Omschrijving
De Revopoint Trackit SR is een professioneel draadloos optisch 3D-scansysteem voor uiterst nauwkeurige metingen van objecten van 10 mm tot 4 meter. Dankzij optische tracking, drie scansmodi met blauwe laser en een nauwkeurigheid tot 0,02 mm is het systeem ideaal voor kwaliteitscontrole, reverse engineering, productontwikkeling en industriële inspectie. Verkrijgbaar als Standard Edition en CMM Edition voor uiteenlopende meettoepassingen.
Hoogtepunten
- Professioneel draadloos 3D-scansysteem met optische tracking.
- Single-frame nauwkeurigheid tot 0,02 mm.
- Drie scansmodi met blauwe laser voor verschillende objecttypen.
- Scant tot 2 miljoen punten per seconde.
- Aanbevolen objectgrootte van 10 mm tot 4 meter.
- Wi-Fi 6 voor een flexibele en efficiënte workflow.
- Verkrijgbaar als Standard Edition en CMM Edition.
Revopoint Trackit SR – Draadloos optisch 3D-scansysteem voor uiterst nauwkeurige metrologie

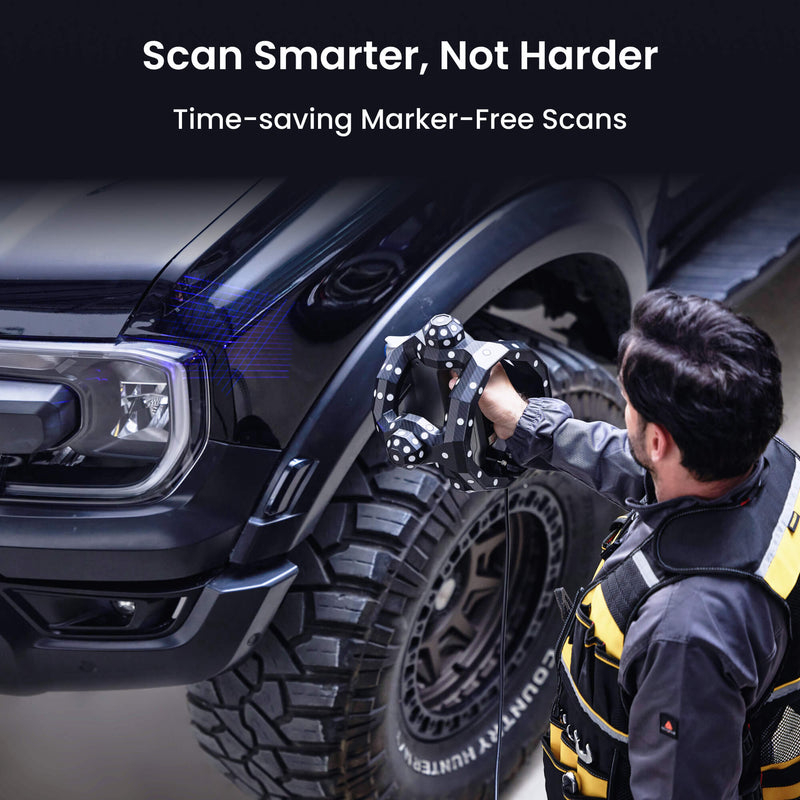

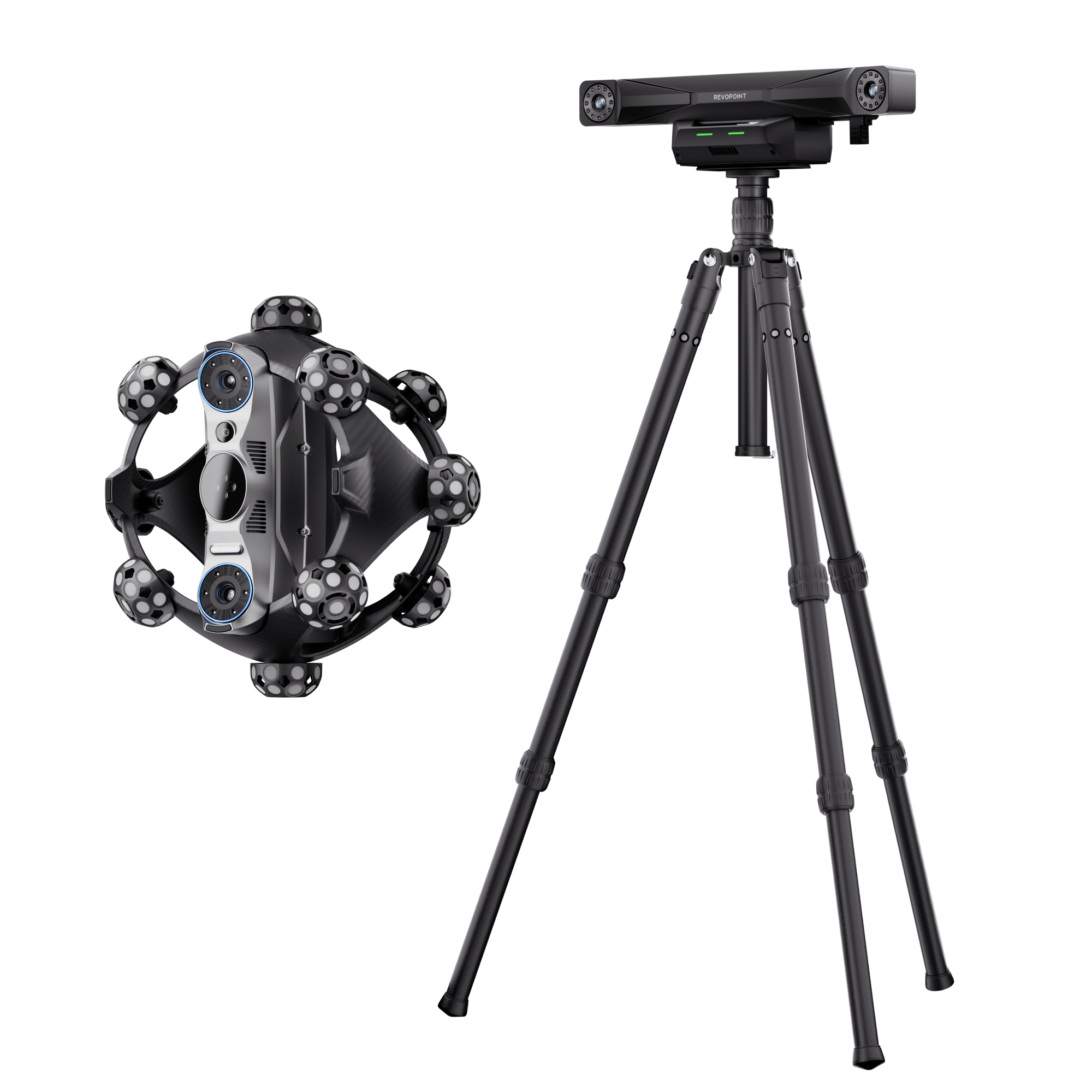

De Revopoint Trackit SR is een professioneel draadloos 3D-scansysteem dat is ontwikkeld voor snelle en nauwkeurige digitalisering van kleine componenten tot grote objecten met een afmeting tot 4 meter. Het systeem combineert een krachtige laserscanner met een optisch trackingsysteem dat de positie van de scanner continu volgt. Hierdoor wordt een stabiele scan met uitzonderlijk hoge precisie mogelijk, zonder dat er markeringen rechtstreeks op het object hoeven te worden aangebracht. Met een nauwkeurigheid per beeld tot 0,02 mm, een volumetrische nauwkeurigheid van 0,02 mm + 0,04 mm/m en een scansnelheid tot 2 miljoen punten per seconde is de Trackit SR ontworpen voor veeleisende industriële toepassingen zoals kwaliteitscontrole, reverse engineering, productontwikkeling en maatcontrole.
Standard Edition of CMM Edition
De Revopoint Trackit SR is verkrijgbaar in twee uitvoeringen, die beide gebruikmaken van hetzelfde krachtige scanplatform.
-

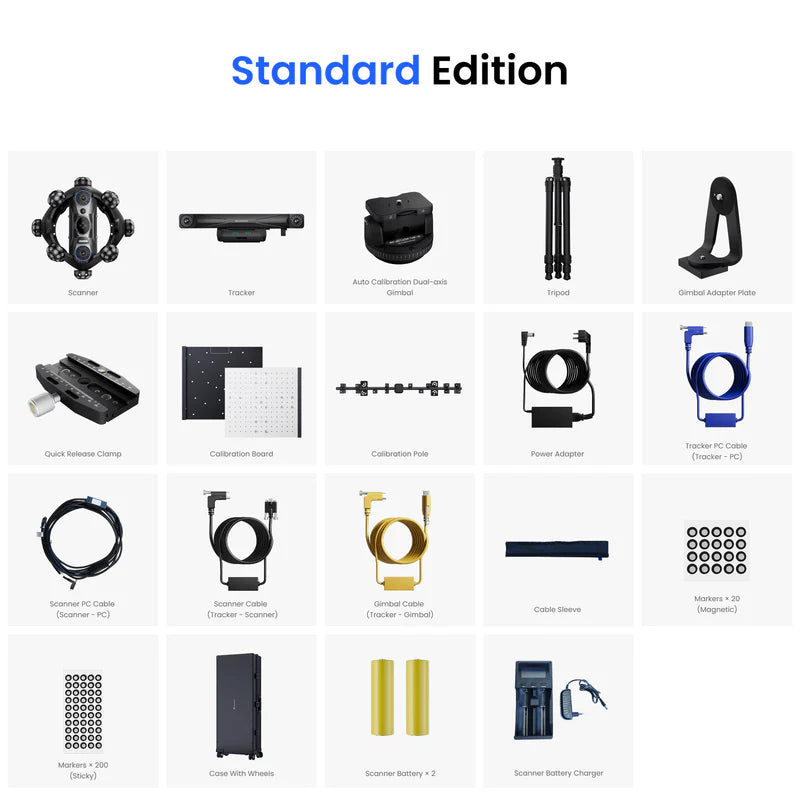

Standard Edition is ontwikkeld voor zeer nauwkeurig scannen, digitalisering, reverse engineering en optische kwaliteitscontrole.
-

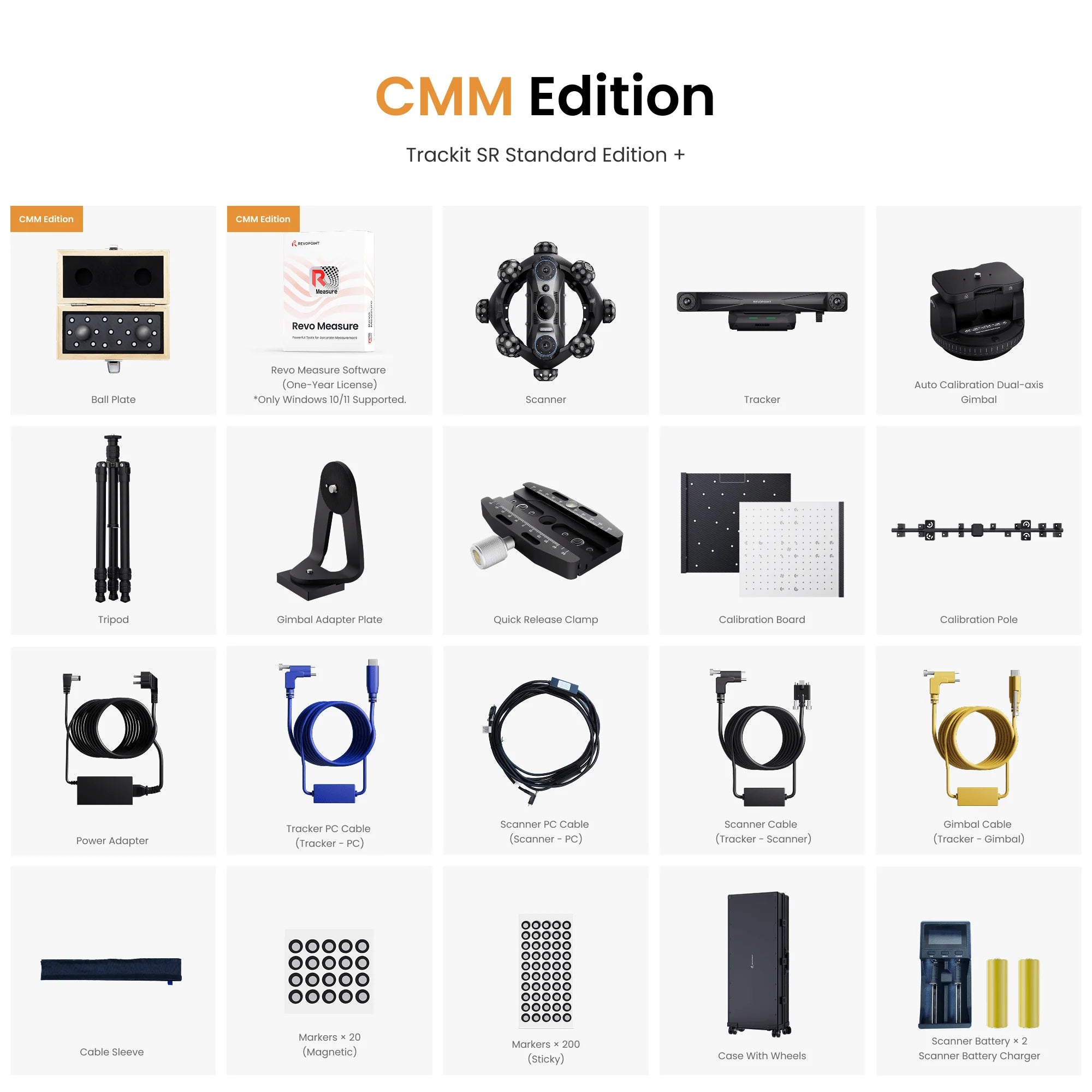

CMM Edition breidt het systeem uit met ondersteuning voor tactiele metingen (Coordinate Measuring Machine). Door optische 3D-scanning te combineren met contactmetingen kunnen zeer nauwkeurige maatcontroles worden uitgevoerd, ook bij geometrieën waarbij een meettaster een hogere nauwkeurigheid biedt of waarbij optische scanning beperkingen heeft. Hierdoor is de CMM Edition bijzonder geschikt voor geavanceerde kwaliteitscontrole binnen de maakindustrie.
Meettechnische precisie
Het systeem levert uitstekende meetnauwkeurigheid op industrieel niveau. Met een nauwkeurigheid per beeld van tot 0,02 mm en een volumetrische nauwkeurigheid van 0,02 mm + 0,04 mm/m garandeert het betrouwbare en traceerbare meetresultaten.
Drie geoptimaliseerde lasermodi
Uitgerust met blauwe lasertechnologie en drie veelzijdige scanmodi: 30 kruislaserlijnen voor snelle gegevensverzameling, 17 parallelle laserlijnen voor zeer gedetailleerde scans en één laserlijn voor diepe holtes.
Razendsnelle gegevensverzameling
Met een scansnelheid tot 2.000.000 punten per seconde legt het systeem complexe geometrieën en grote oppervlakken vast in minimale tijd.

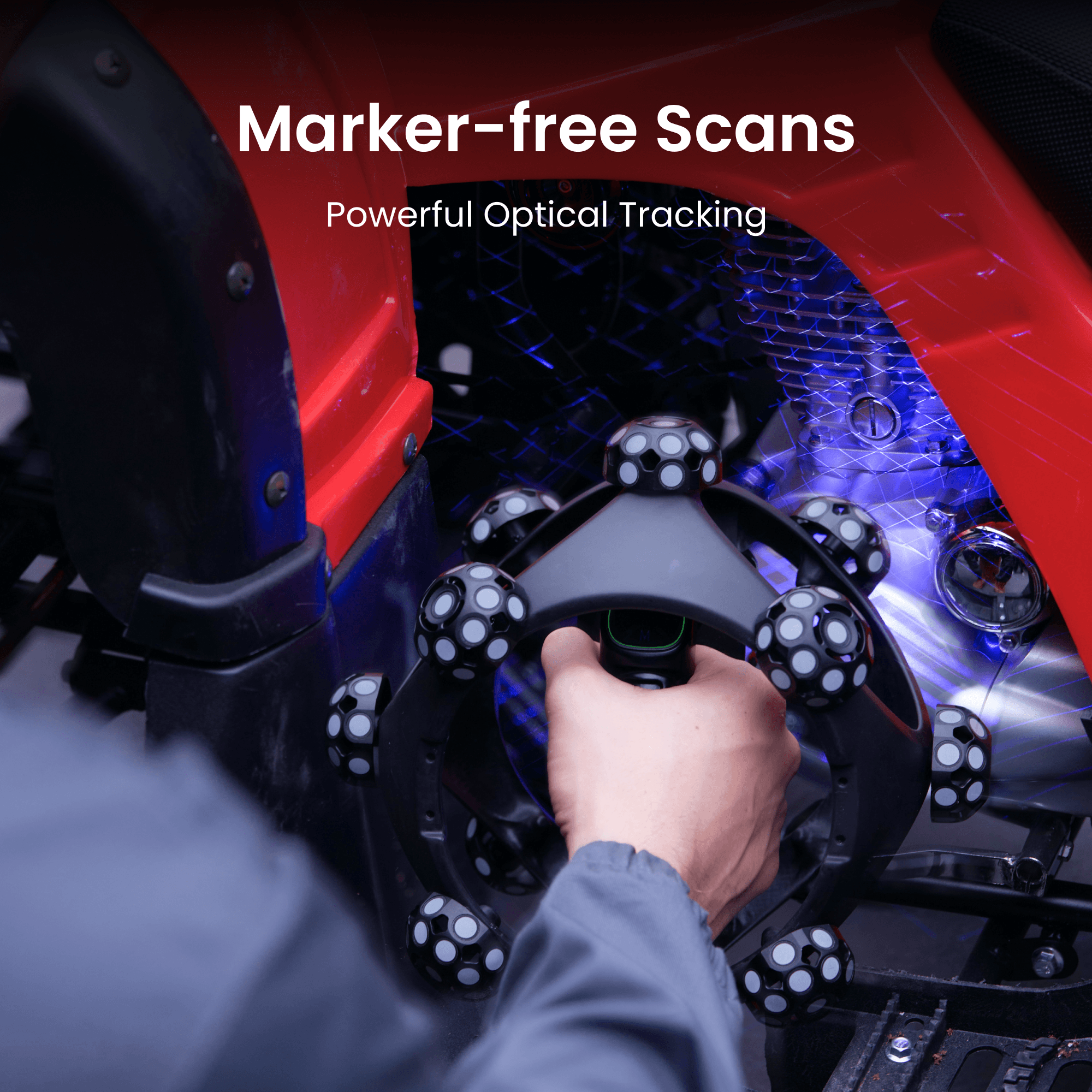

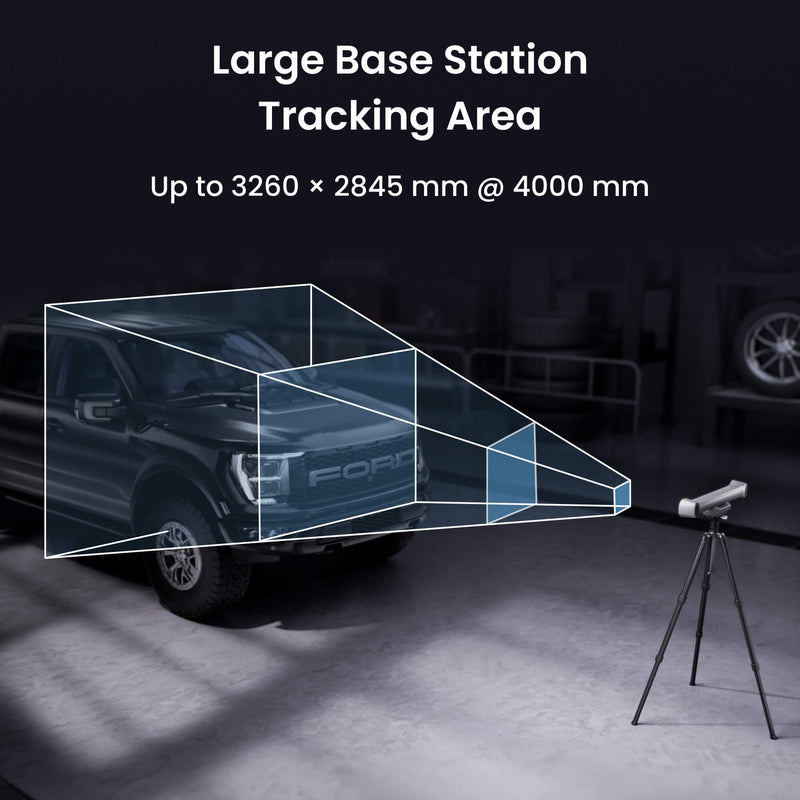

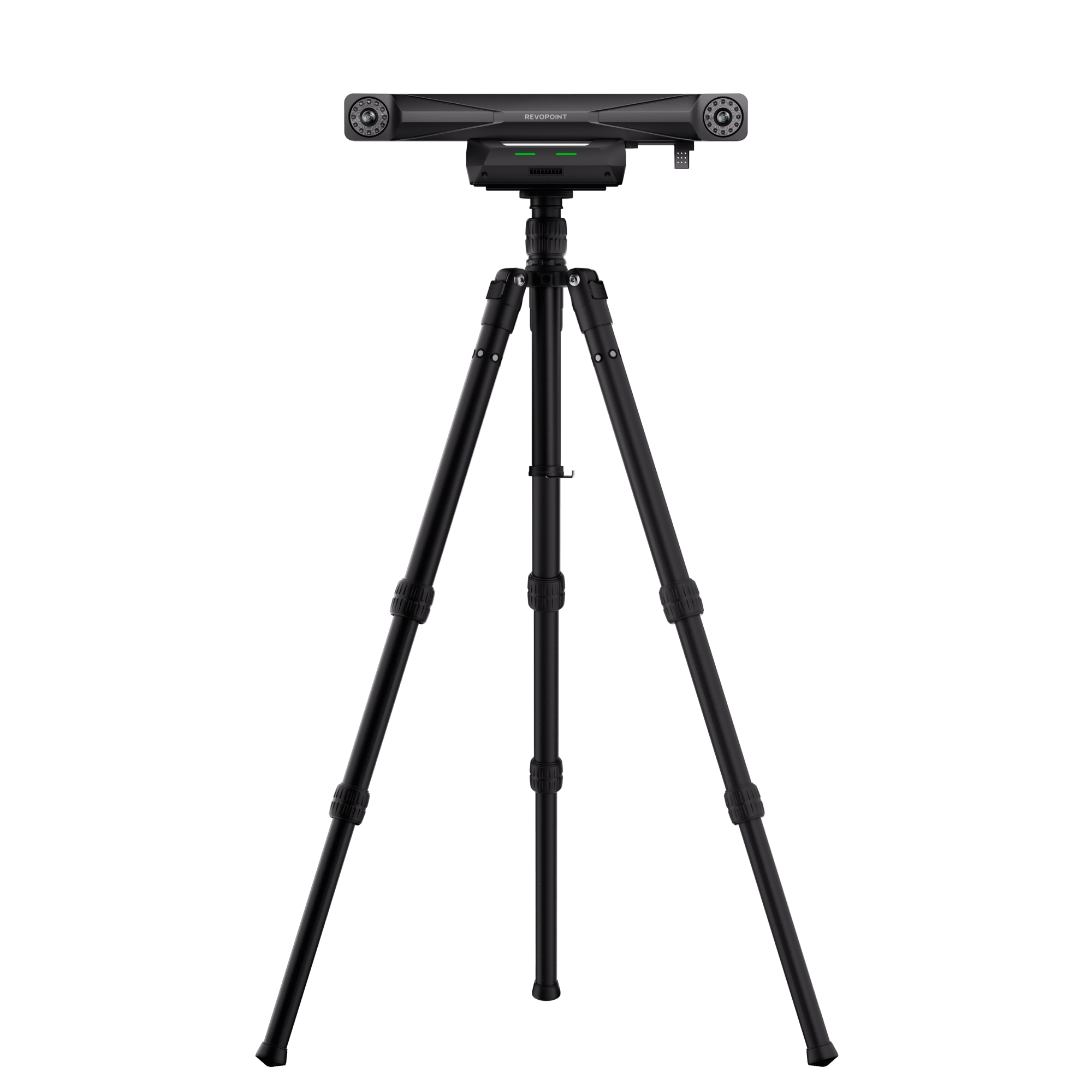

Groot optisch trackingvolume
Het professionele draadloze trackingsysteem biedt een ruim optisch trackingvolume tot 3 m³, waardoor het ideaal is voor objecten van 10 mm tot 4 meter groot.

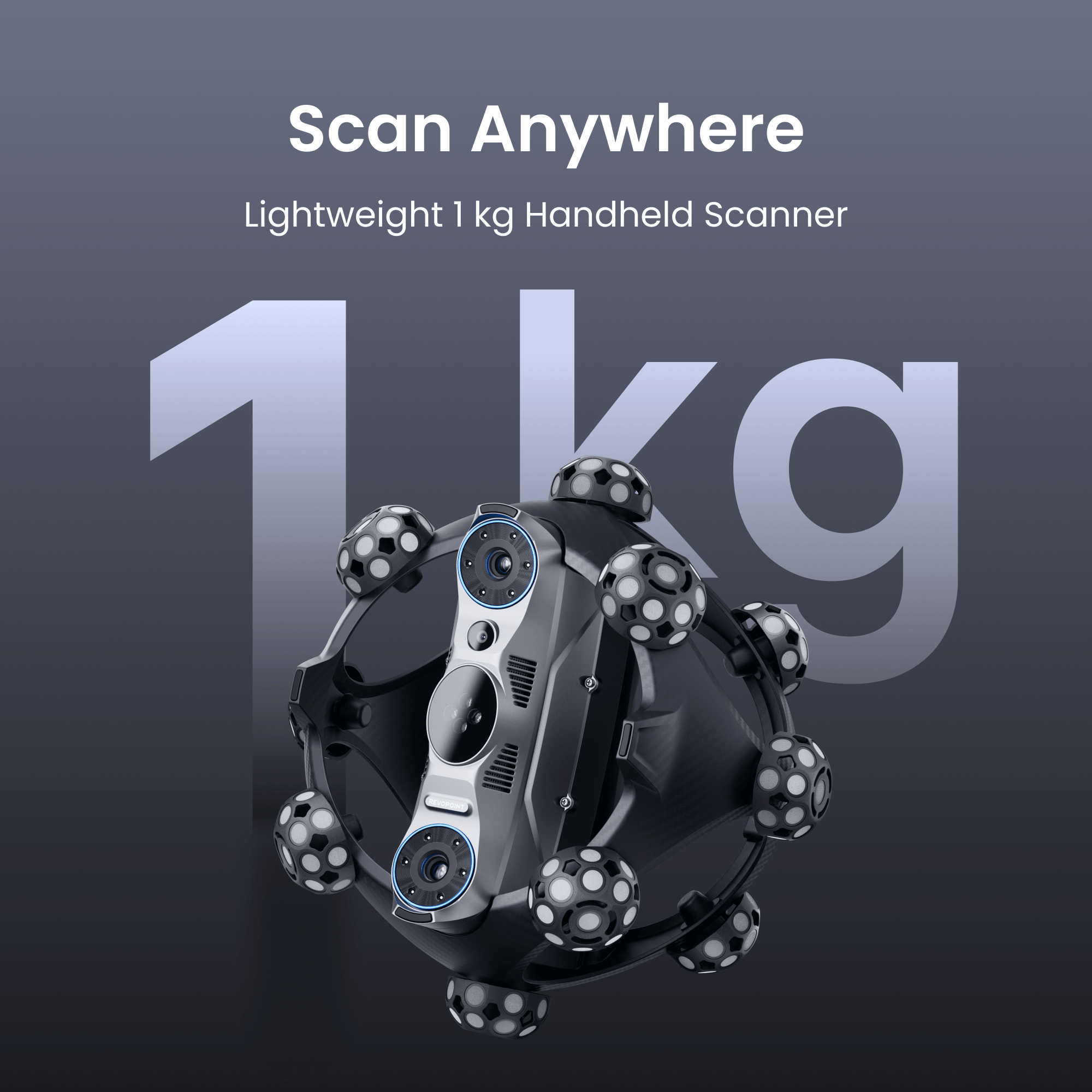

Draadloze vrijheid & robuust ontwerp

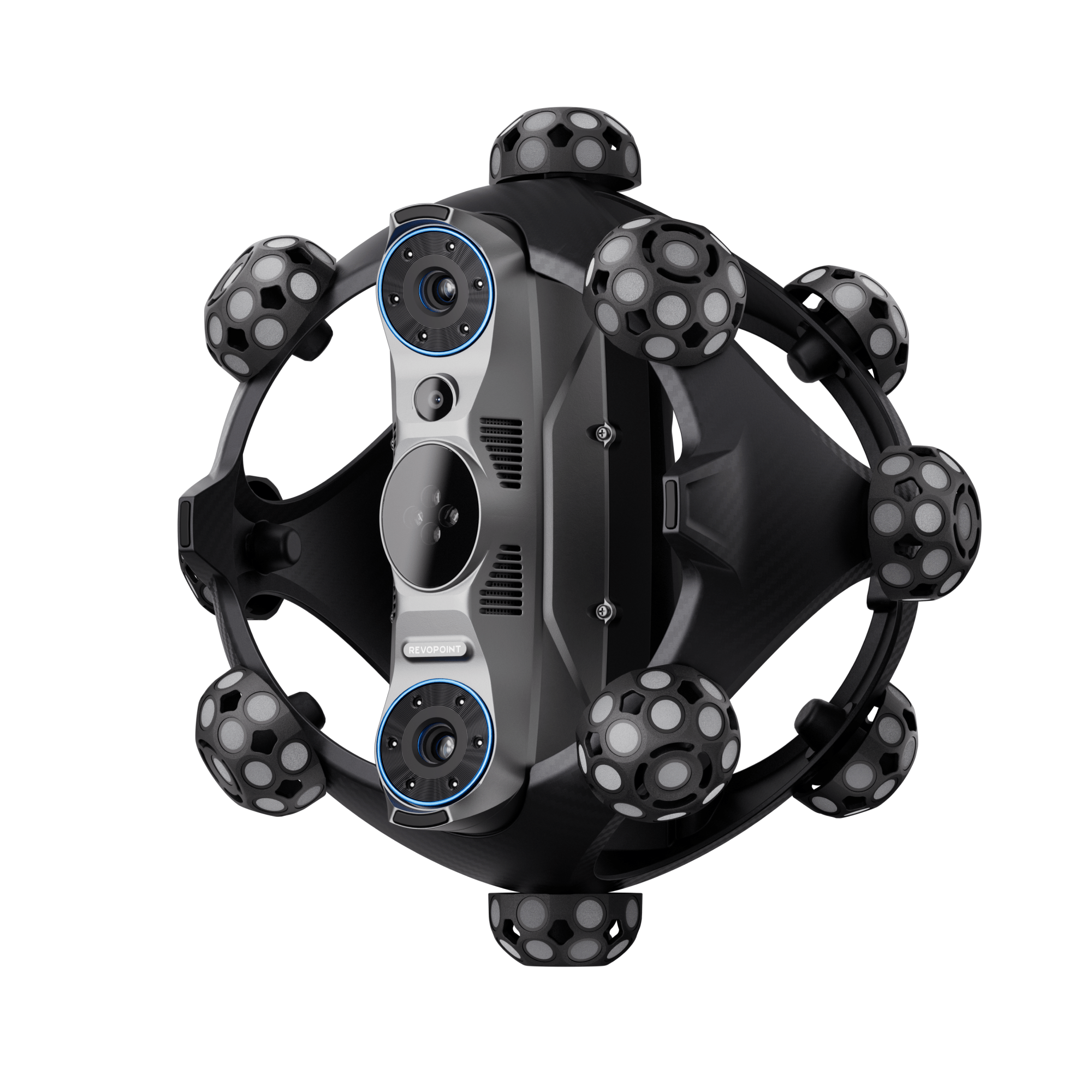

Uitgerust met Wi-Fi 6 voor snelle, stabiele en volledig draadloze communicatie. De scanner beschikt over een duurzaam frame van koolstofvezel en een sterke behuizing van polycarbonaat, ontworpen voor veeleisende industriële omgevingen.
Ontwikkeld voor de industrie
Ideaal voor kwaliteitscontrole, reverse engineering en productontwikkeling. Dankzij directe export naar universele formaten zoals PLY, OBJ, STL, ASC, 3MF, GLTF en FBX kunnen de vastgelegde gegevens naadloos worden geïntegreerd in CAD/CAM-, metrologie- en reverse-engineeringsoftware.

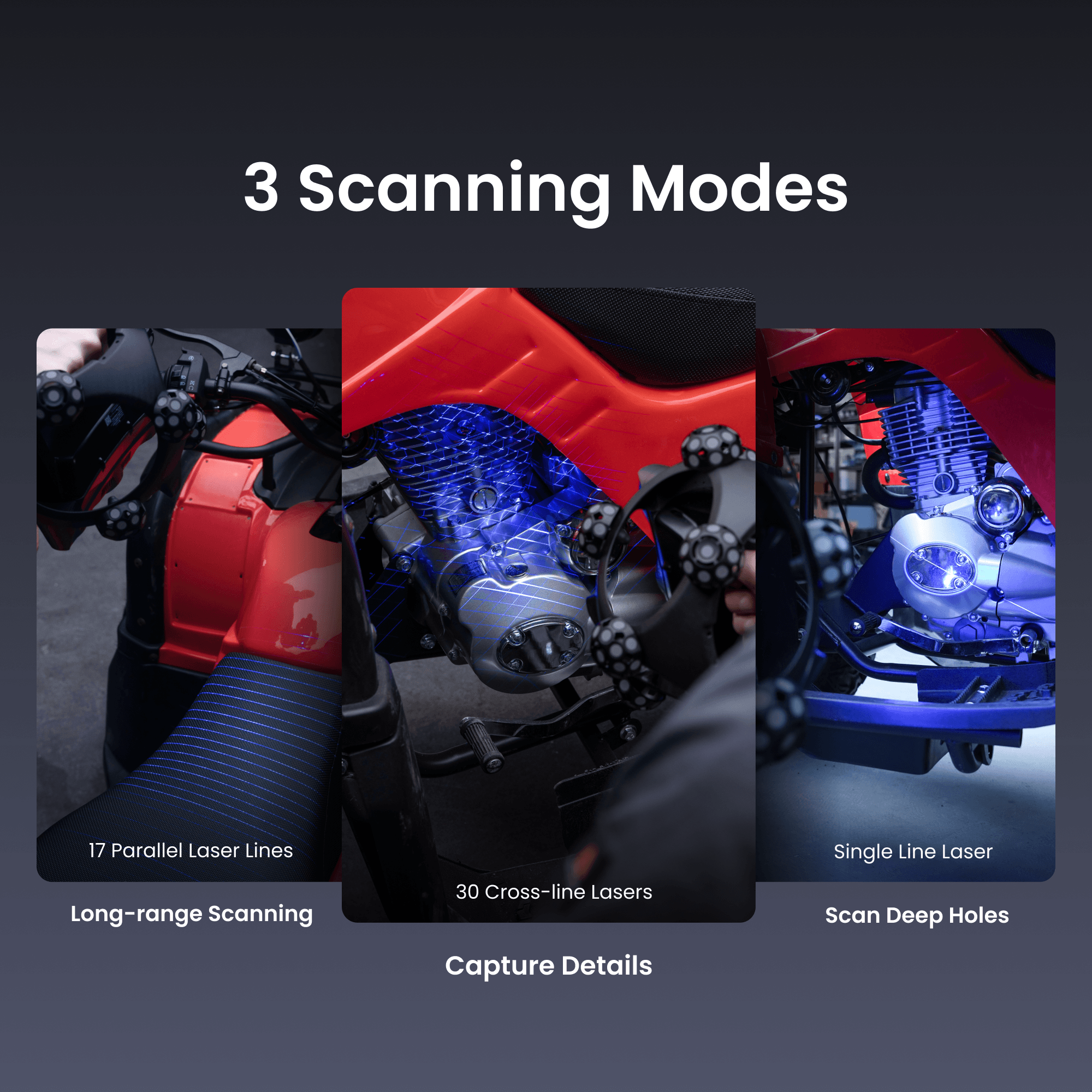

Drie scanmodi voor maximale flexibiliteit
De Trackit SR beschikt over drie speciale lasermodi, waardoor alles van fijne details tot grote objecten efficiënt kan worden gescand.
-
Fine Mode met 30 blauwe kruislaserlijnen voor maximale detailvastlegging en de hoogste nauwkeurigheid.
-
Far Mode met 17 blauwe parallelle laserlijnen voor het snel scannen van grotere objecten.
-
Deep Hole Mode met één blauwe laserlijn voor het vastleggen van diepe holtes en moeilijk bereikbare gebieden.
De aanbevolen objectgrootte varieert van 10 mm tot 4 meter, terwijl het optische volgsysteem een trackingvolume tot 3 m³ biedt. Dankzij een werkafstand van 800–2500 mm profiteert de gebruiker van optimale bewegingsvrijheid zonder concessies te doen aan de meetnauwkeurigheid.
Draadloze workflow voor industriële toepassingen
Zowel de scanner als de tracker communiceren via Wi-Fi 6, waardoor kabelbeheer tot een minimum wordt beperkt en het systeem eenvoudig kan worden gebruikt, zowel op de productievloer als op locatie bij de klant. De scanner is voorzien van een robuust frame van koolstofvezel en een duurzame behuizing van polycarbonaat, ontworpen voor dagelijks professioneel gebruik. De vastgelegde gegevens kunnen worden geëxporteerd in de formaten PLY, OBJ, STL, ASC, 3MF, GLTF en FBX voor naadloze integratie met de meeste CAD-, metrologie- en reverse-engineeringsoftware.
